【提要形貌】和记h88芯片推出的拥有自研专利，集成度高的BLDC电机驱动控制芯片HK32ASPIN02X家族已实现批量生产，将为客户和市场带来越发优异和超性价比的选择！
和记h88FOC焦点算法解决计划+高集成电机专用HK32ASPIN020X MCU家族量产
荐
- 2022-09-21
自电机被发明以来，电机都在一直造福人类。随着科学和信息手艺的高速生长，电机手艺一直与时俱进，突破电机手艺壁垒。50余年前更是泛起了电机届的“新生儿”，无刷直流电机(BLDC电机)。众所周知，现在直流电机研发手艺主要分为有刷直流电机和无刷直流电机两种类型。相比有刷电机，BLDC电机具有高可靠性、低噪音、高效率、功率密度强等优点。
-
内核为ARM? Cortex-M0 32位MCU，最高事情频率可达80MHz -
内置64K Byte Flash，带数据清静；すπ -
内置8K Byte高速SRAM存储器，电源供电：2.2V~5.5V -
温度规模：-40-105℃ -
1个高级定明器（共4路PWM输出，其中3路带差池称列区互补输出） -
4个16位通用准时器，1个32位通用准时器，内置6路串口 -
1路2.0A/2.0B CAN接口 -
96位芯版UID标识（用作序列号和清静秘钥，激活清静自举历程） -
ESD 可靠性：HMB6000VCDM2000V/MM200V/LU200mA
-
支持CODIC运算，用于正余弦盘算
-
支持Clarke，Park和把Park运算
-
支持SVPWM
-
支持一起高速电机数据传输通道（Trace）
-
内置32位定点数除法，可同时获得商和余
-
内置32位高精度开方
-
最高采样频率：2MSPS支持双路采保同时时间可以对两个信号举行采样
-
支持4个对立行列和一个测试对行列转换
-
支持自动一连转换，扫描转换功效
-
支持多个硬件触起源（TIME1TRG0，CCR4、CCR5、CCR6、GPIO输入事务）极大利便模拟和数字电路的团结，尤其关于单电阻FOC等，需要多次触发事务的算法
-
多次采样数据平均功效
-
自力的数据通道效果寄存器
-
内部参考电压-模拟输出毗连到ADC通道温度传感器-模拟输出毗连到ADC通道
2个模拟运算放大器（PGA）
-
内置两个运放OP，也可以设置可编程运放模式
3个模拟较量器（较量门限PGA）
-
较量器的参考电压可来自外部信息输入
-
较量器的输出可作为高级准时器刹车功效，配合使用内置8bitDAC可调分压
HK32ASPIN03X集成三路（3N+3P）预驱专用芯片
1、支持输入电压8V-36V, 峰值40V驱动电流300mA到-60mA，带5V/50mA LDO
2、供电电压7V-28V,峰值40V，驱动电流100mA到-60mA，带5V/100mA LDO
HK32ASPIN03X集成三路6N预驱专用芯片
1、供电电压10V-70V,峰值75V，驱动电流1.5A到-1.8A，带12V/100mA，5V/50mA LDO
2、供电电压250V
HK32ASPIN03X另在研发高压预驱专用芯片
供电电压310V
现在来说，BLDC电机在新能源汽车、消耗、工业控制等领域获得越来越普遍应用。以前大部分使用的有刷电机寿命短能效低等影响很大，而有刷电机转换成无刷电机之后，它的性能和能效会大大提升，使用寿命也较长，由于以上无刷BLDC优势显着，其他的效率和性能、强度方面等特点较之要突出。因此无刷直流电机相对有刷电机来说，已经被BLDC电机替换得越来越多。

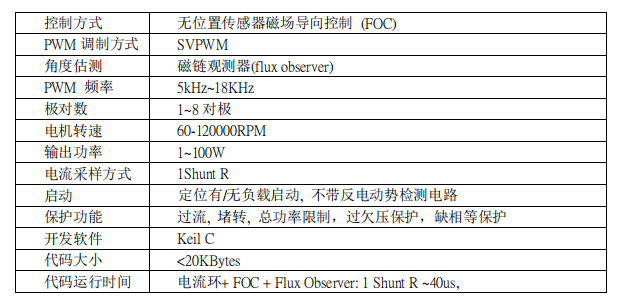

标么化的无感FOC控制系统，不但可以极大的利便客户快速上手电机控制项目，同时也降低了对电机控制工程师的手艺与履历要求，此标么系统不但适合入门级电控工程师上手电控项目，也同样适合履历富厚的电控工程师快捷实现其算法，做深度的应用和算法开发，为产品差别化提供实现路径。
HK32ASPIN家族可知足市场BLDC/PMSM电机的方波，FOC应用的需求，如：电动工具、工业风机、压缩机、手持吸尘器、电动自行车（助行车）、机械人舵机、油烟机、电扇等。
-
-
-
